コネクションポイントとは？

コネクタをつなげつ時に接続する■のヤツ！あれなに？

それはコネクションポイントだね、使いこなせるとめっちゃ便利だよ！

コネクションポイントとは？
コネクションポイントを追加する方法
VBAを使ってコネクションポイントを追加
まとめ

コネクションポイントとは？

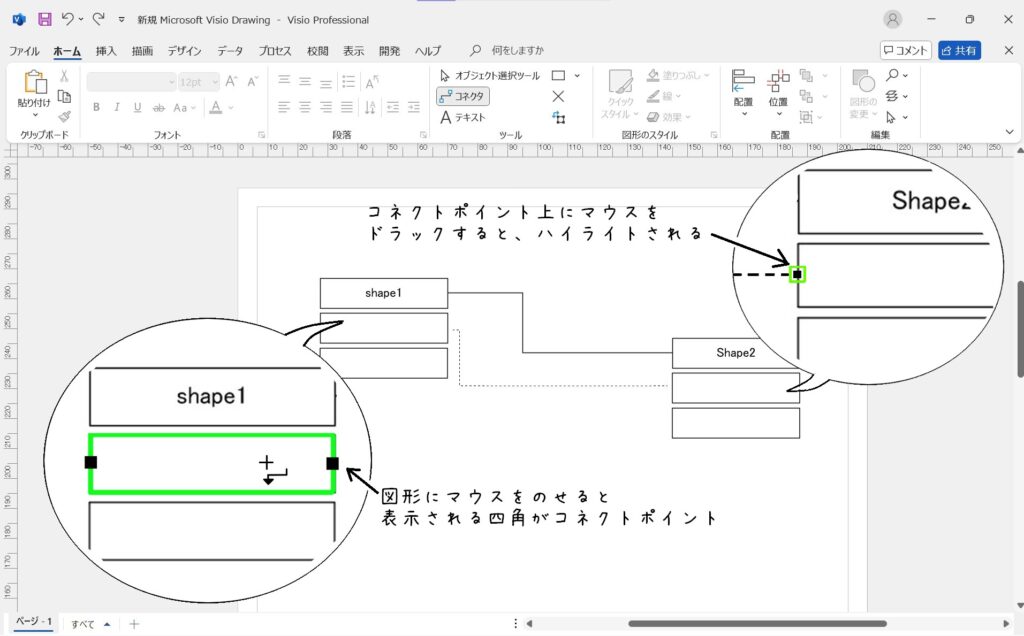

Visioでシェイプをつなげるときに見かける■マーク（コネクションポイント）、これが何を意味しているのか簡単に説明します。

コネクションポイントは、シェイプ同士をつなげるための「接続点」です。シェイプの端や決まった場所に表示され、別のシェイプをドラッグすると接続が完了します。任意のコネクションポイントを追加することもできます。

コネクションポイントを追加する方法

コネクションポイントを追加する方法は、いくつかあります。ここでは、簡単にできる方法と、もう少し細かい調整ができる方法を紹介します。

[Ctrl]キーでコネクションポイントを追加

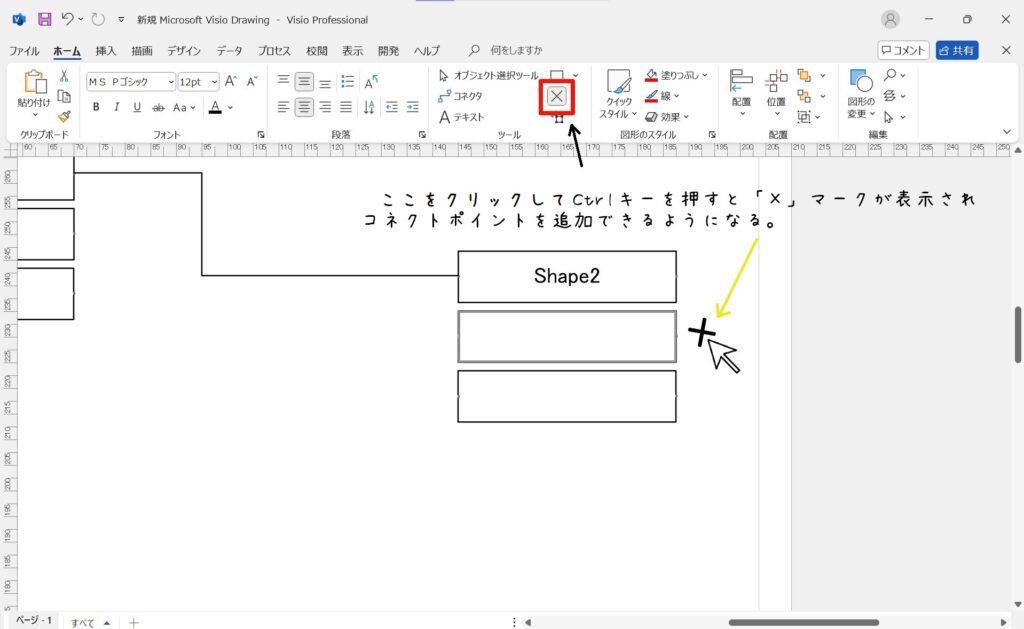

まず簡単な方法として、シェイプを選択した状態で赤枠の「接続ポイントボタン」を選択、[Ctrl]キーを押しながらクリックすると、クリックした位置に新しいコネクションポイントが追加されます。この追加されたポイントを使って、別のシェイプを接続できます。

シェイプシートで調整

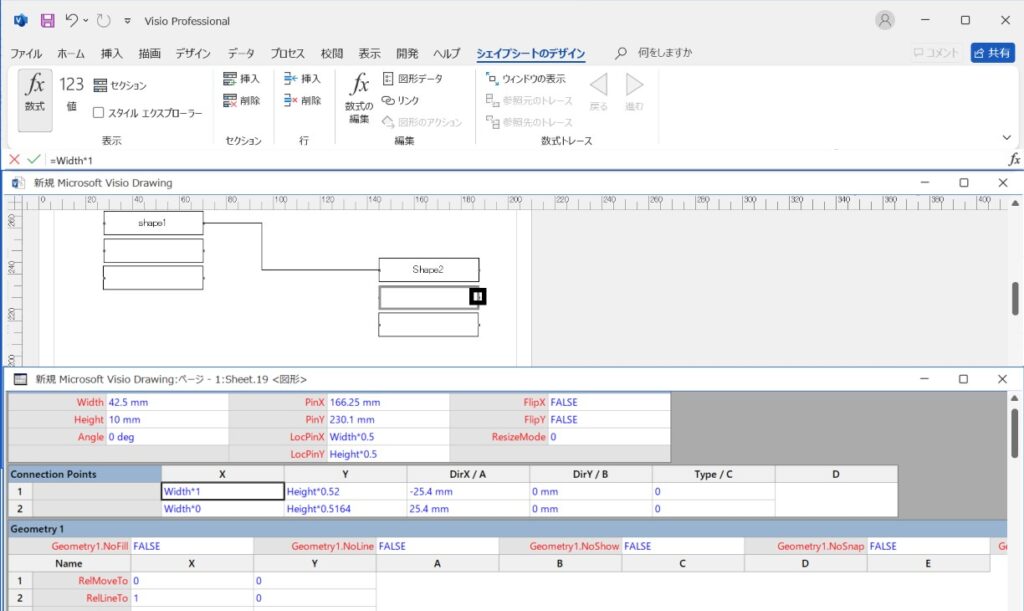

もう少し細かく調整したい場合は、シェイプシートを使う方法です。シェイプシート内の「ConnectionPoints」セクションで、コネクションポイントの位置や数を変更できます。これにより、より精密にシェイプの接続を制御できるんです。

Cell	説明
X	ローカル座標の接続ポイントの x 座標。
Y	ローカル座標の接続ポイントの y 座標。
DirX/A	接続ポイントの種類 (0 = 内向き; 1 = 外向き; 2 = 内向き + 外向き) DirX、DirYとも0の時は方向なし
DirY/B	接続ポイントの種類 (0 = 内向き; 1 = 外向き; 2 = 内向き + 外向き) DirX、DirYとも0の時は方向なし
Type/C	接続ポイントの種類 (0 = 内向き; 1 = 外向き; 2 = 内向き + 外向き)
D	数式を入力またはテストするために使用できる、スクラッチセルです。このセルにアクセスするには、行を右クリックしてから、ショートカットメニューの [図形要素の変更] をクリックします。

VBAを使ってコネクションポイントを追加

VBAを使えば自動でコネクションポイントを追加することができます。

全部に追加することもできるカニ♪

構文

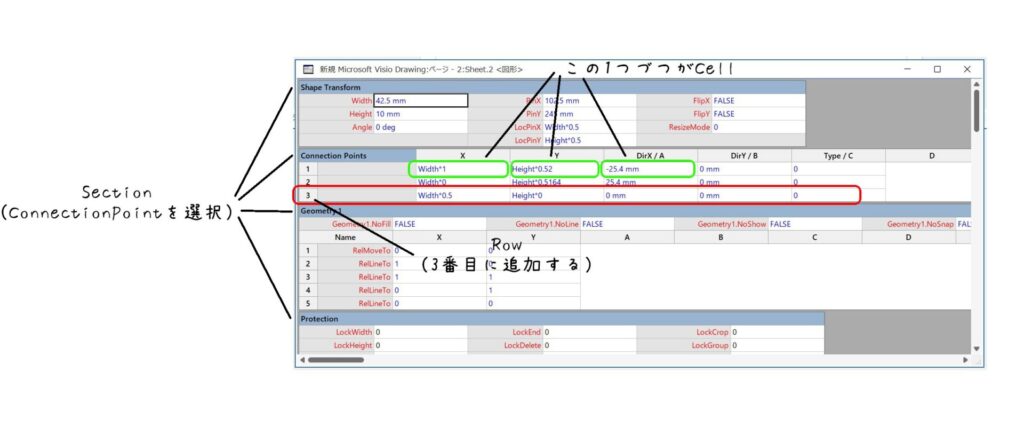

シェイプシートの指定した位置にRowを追加します。

図形.AddRow( Section , Row , RowTag )
※Section：行を追加するセクション　ConnectionPointのときvisSectionConnectionPts
※Row：行を追加する位置　セクションの最後に追加するときvisRowLast
※RowTag：追加する行の種類　ConnectionPointを明示的に示すならvisTagCtlPt

そして追加したRowの各Cellに設定値を入力します。

Row.Cell. (Name/Index).FormulaU = 設定値

Sample

VBAを活用すると、コネクションポイントの操作をさらに効率化できます。例えば、特定のシェイプに自動でコネクションポイントを追加したり、複数のシェイプを一括で接続することもできます。

VBAコード例

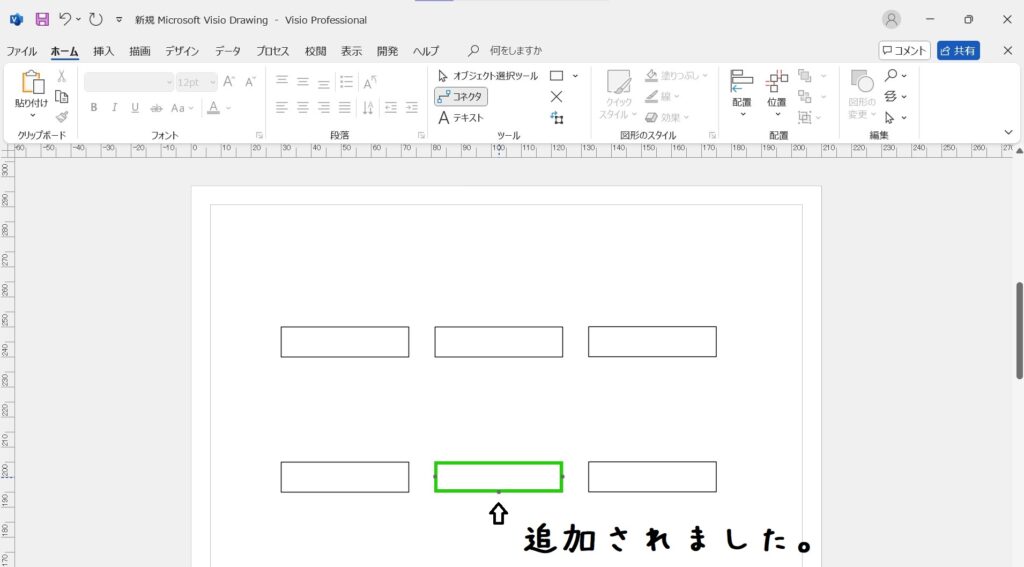

Sub AddConnectionPoint1()

    Dim shp As Visio.Shape
    Dim vsoRow As Visio.Row
    Dim intRowIndex As Integer

    Set shp = ActiveWindow.Selection(1) 'シェイプを指定

    ' コネクションポイントを追加
    intRowIndex = shp.AddRow(visSectionConnectionPts, visRowLast, visTagCnnctPt)
    Set vsoRow = shp.Section(visSectionConnectionPts).Row(intRowIndex)

    vsoRow.Cell(visCnnctX).FormulaU = "Width*0.5"
    vsoRow.Cell(visCnnctY).FormulaU = "Height*0"
    vsoRow.Cell(visCnnctDirX).FormulaU = 0#
    vsoRow.Cell(visCnnctDirY).FormulaU = 1#
    vsoRow.Cell(visCnnctType).FormulaU = visCnnctTypeInward

End Sub
