なんで勝手に曲がるの？イライラ解消！思い通りにする方法

あ、またコネクタが勝手に曲がった・・・

敵（コネクタ）を知れば良い感じに操作デキル！かもよ

Visioで図を描いていると、図形と図形をつなぐ「線（コネクタ）」が、自分で引いた覚えのない方向に曲がったり、ヘンな場所に伸びたりして、「もうっ！」とイライラしたことはありませんか？

この記事では、そんな線の曲がり方の基本や、思い通りに線を引くための簡単なコツを分かりやすく解説します！

コネクタってなんで勝手に曲がるの？
コネクタが曲がるルールを知れば思い通りに！
思い通りに線を描くための3つの操作テクニック
Visio VBAで曲がる位置を簡単に追加する方法
おわりに

コネクタってなんで勝手に曲がるの？

Visioのコネクタは、図形と図形をスムーズにつなぐための線ですが、
実は自動でルートを決める機能がついています。

一般的な線とVisioの線の違いは、こちらの記事で詳しく説明しているので、興味があればそちらも見てみてくださいね。

ここの「自動でおまかせ」機能、普段はとっても便利なんですが、たまにこんな「困ったこと」が起きる原因にもなります。

描きたい方向じゃないところに線が曲がる
他の図形をムリヤリ避けて、線がグニャグニャになる
図形をちょっと動かしただけで、線が勝手に形を変えちゃう

これらは全部、Visioが「一番短いルート」とか「ぶつからないルート」をがんばって探してくれているからなんです。

そうなんだ。。。でも困るな

コネクタが曲がるルールを知れば思い通りに！

Visioの線が曲がる場所は、Visioが自動で決める場合と、自分でコントロールできる場合があります。

Visioにおまかせパターン
Visioが図形の位置に応じて自動で曲げる場所を決めます。
図形を動かすとベンドポイントも変わってしまうのが特徴です。
自分で調整するパターン
線の途中をドラッグすると、自分で曲がる位置を作れます。
思い通りの曲げ方に調整できるので、意図しないルートにならず安心です。

コネクタツールでつなげる時は「1.のパターン」なので、勝手に曲がって欲しくなければ自分でつなぎ変えましょう！

やり方はこの後3つの操作テクニックでご紹介します

思い通りに線を描くための3つの操作テクニック

Visioでコネクタを自在に操作するには、次の3つのポイントを覚えておくと便利です：

待ってました！

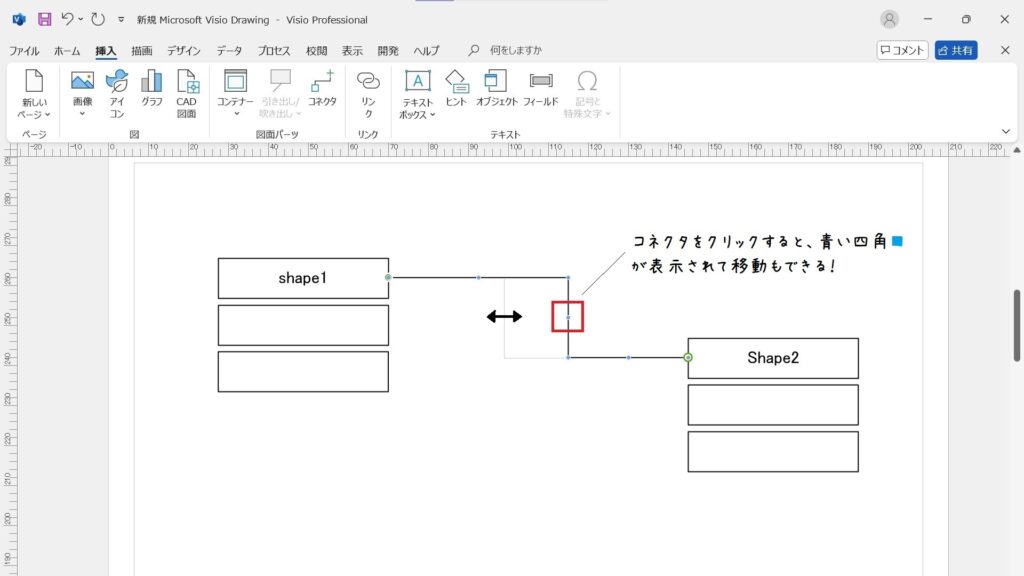

1. 曲がる場所をドラッグで動かす！

コネクタを選ぶと、緑の小さな四角が出ます。
この上にマウスをのせるとカーソルが両矢印に変わり、ドラッグして位置を調整できます。

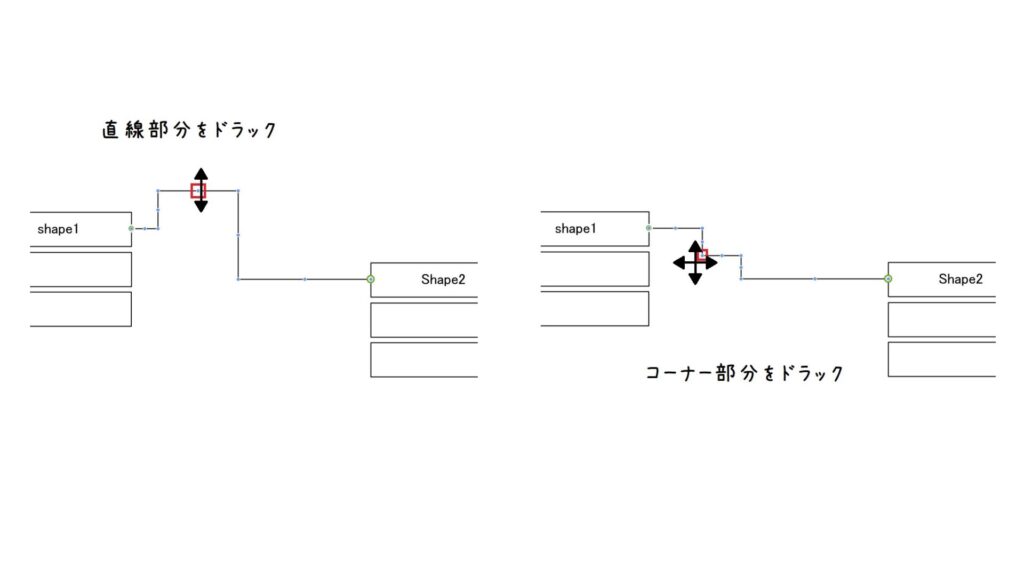

2. 追加・削除も自由に

コネクタを選び緑の小さな四角をドラックすると、曲がる場所を増やすこともできます。
逆に直線になるようにドラックして角を削除することもできます。

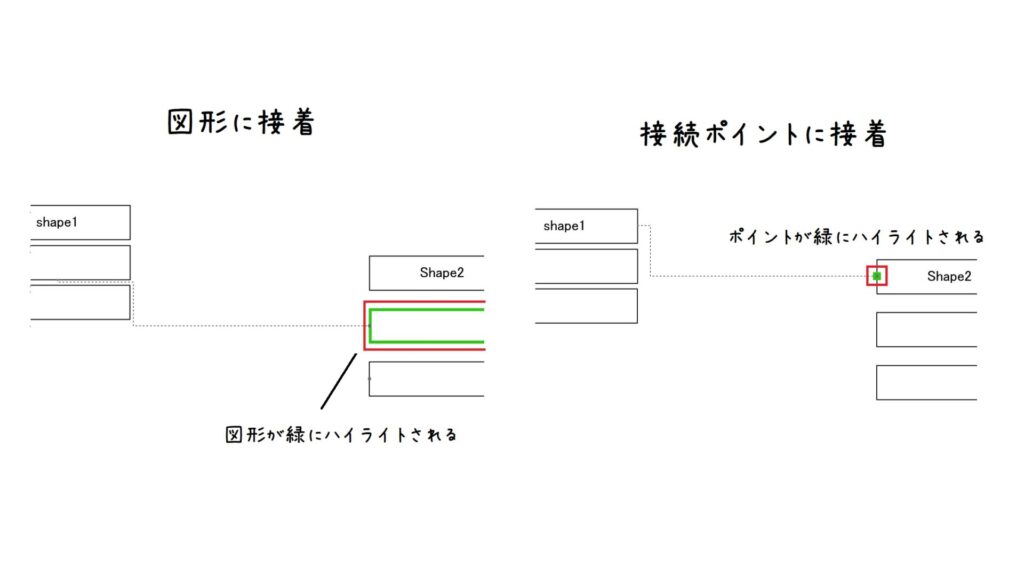

3. 線を図形の「特定の接続ポイント」に固定する！

「線が勝手に動いちゃう件」実はコネクタを図形にくっつける方法を変えることで、この悩みを解決できます！

コネクタの曲がる場所を固定するには、線の端を図形の「接続ポイント」につなくことがポイント。図形の真ん中に接続されていると、動いてしまうので接続ポイントにつなぎ変えます。やりかたとしては、

まず、線を移動させたくない方の線の端をドラッグします。
その線の端を、接続したい図形の接続ポイントの上に持っていきます。
「接続ポイントへ接着」のようなメッセージが表示されたら、マウスボタンを放します。

こうすることで、線がその特定の接続ポイントにしっかりと接続されます。図形を動かしてもコネクタはその接続ポイントから離れず、形が勝手に大きく変わるのを防ぎやすくなります。

接続ポイントについて詳しくは、別の記事で解説しているから、そちらもチェックしてみてね！

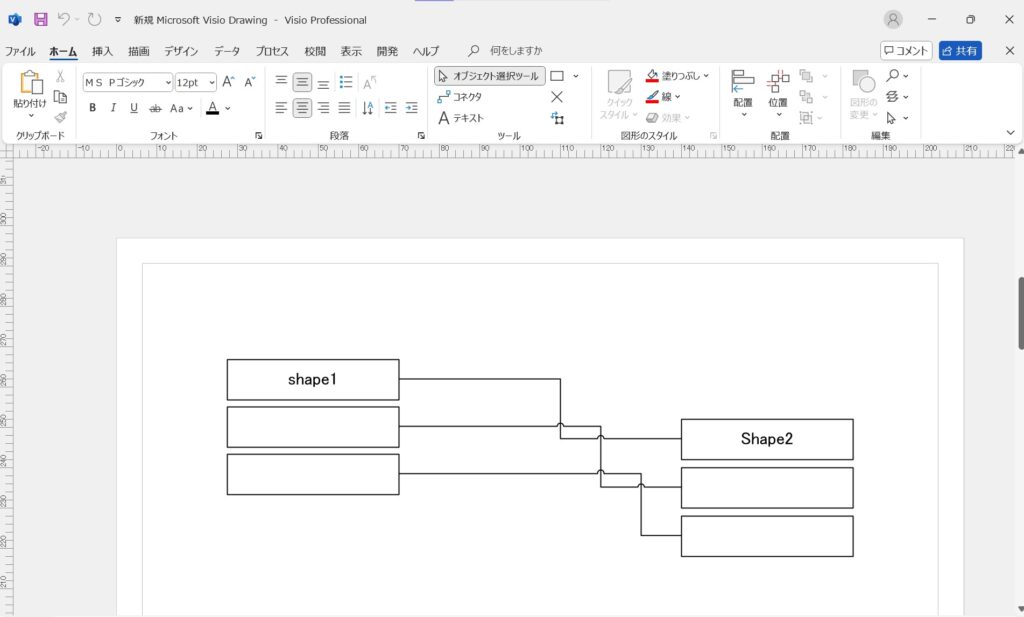

Visio VBAで曲がる位置を簡単に追加する方法

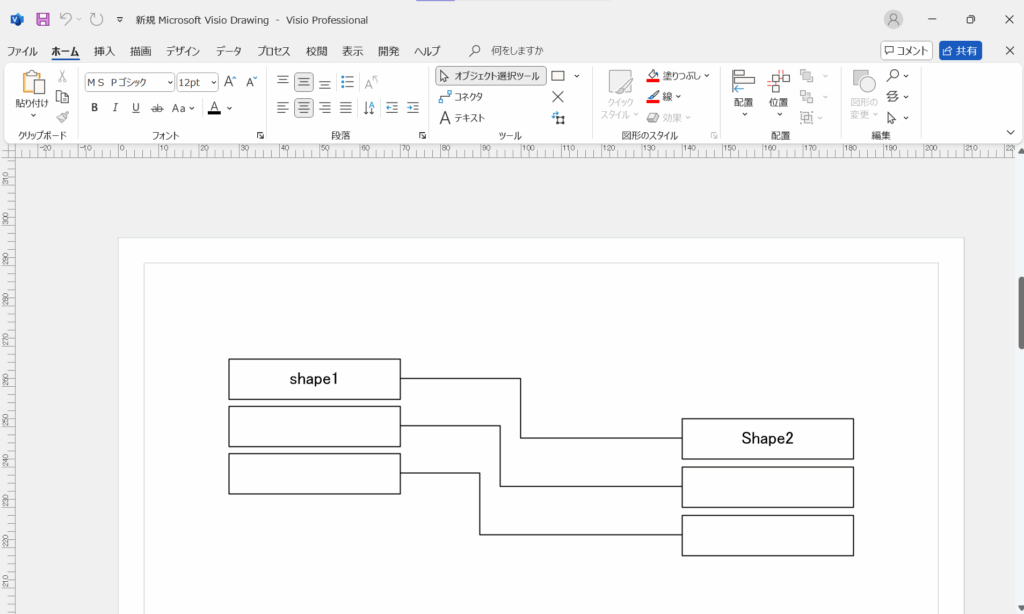

以下のコードでは、選択中のコネクタの曲がる位置を等間隔に揃えます。
コネクタを上から順番に選択して実行して下さい。

Sub test1()
    Dim ishp, sshp, shp As Visio.Shape
    Set sshp = ActiveWindow.Selection
    icnt = sshp.Count

    If icnt > 0 Then
      For i = 1 To icnt Step 1
      Set ishp = ActiveWindow.Selection(i)

      ' 曲げ位置を変更
      ishp.CellsSRC(visSectionFirstComponent, 2, 0).FormulaU = "GUARD(EndX-BeginX)/3 -" & Str(i * 0.2)
      ishp.CellsSRC(visSectionFirstComponent, 2, 1).FormulaU = "0"
      ishp.CellsSRC(visSectionFirstComponent, 3, 0).FormulaU = "GUARD(EndX-BeginX)/3 -" & Str(i * 0.2)
      ishp.CellsSRC(visSectionFirstComponent, 3, 1).FormulaU = "GUARD(EndY-BeginY)"

      Next
    Else
        MsgBox "コネクタを選択してください"
    End If
End Sub
